PCB & Circuit Design

PCB·전자회로 설계

제품에 필요한 전원·입출력, 센서, 통신과 구동 조건을 확인해 회로도와 PCB 배치·배선 범위를 정리합니다.

  • 회로 구성 검토
  • 부품 적용 검토
  • PCB 배치·배선
  • 기존 보드 개선
  • 시제품 확인

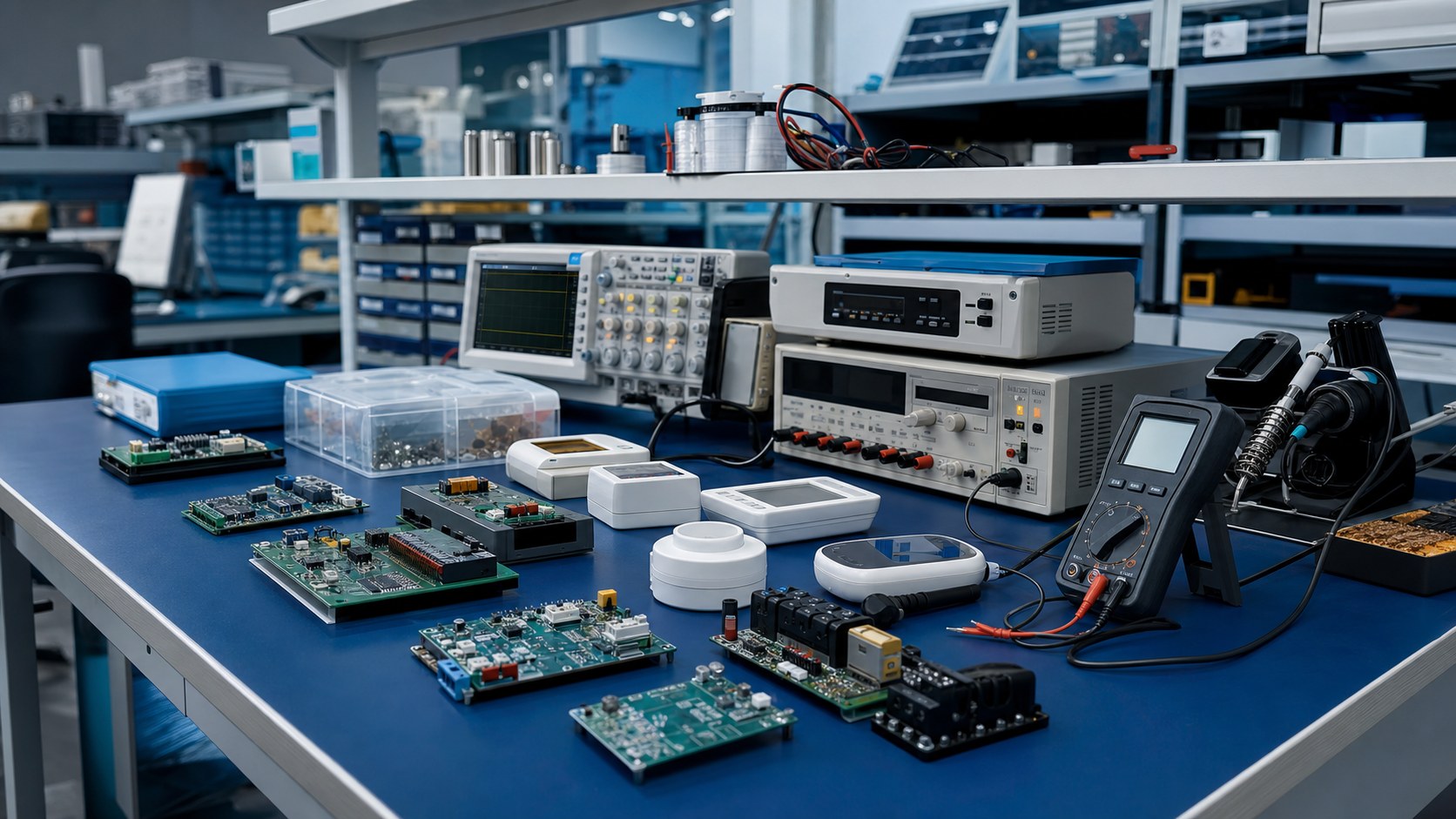

전자회로와 PCB 설계를 검토하는 전자기기 개발 작업대

When to consult

이런 상황에서 상담할 수 있습니다

새 제품의 회로 설계부터 기존 PCB의 개선 검토까지 현재 자료와 필요한 기능을 기준으로 범위를 확인합니다.

새 제품의 회로와 PCB가 필요한 경우

제품의 목적, 입출력과 동작 조건을 확인해 필요한 회로 블록과 PCB 구성을 정리합니다.

기존 PCB를 개선하거나 대체하려는 경우

기존 보드와 회로 자료, 현재 문제를 바탕으로 수정 또는 대체 설계 가능 범위를 검토합니다.

보드 크기와 연결 조건이 정해진 경우

외형, 커넥터 위치, 전원과 장착 조건을 확인해 PCB 배치에 반영할 항목을 정리합니다.

펌웨어·통신·모터 회로를 함께 봐야 하는 경우

하드웨어와 제어 기능의 연결 관계를 확인해 관련 전문 서비스와 함께 검토합니다.

Scope

수행 범위

회로도와 PCB 설계 범위는 제품 기능, 보유 자료, 외형과 연결 조건을 확인한 뒤 정합니다.

전체 서비스 비교하기
01

요구 기능과 인터페이스 정리

전원, 센서, 스위치, 표시부, 통신과 구동 기능에 필요한 입출력 조건을 구분합니다.

02

전원·입출력 회로 검토

입력 전원과 전압 구성, 디지털·아날로그 입출력에 필요한 회로를 검토합니다.

03

부품과 데이터시트 확인

기능과 공급 조건을 고려해 주요 부품의 적용 가능 여부와 주변 회로 조건을 확인합니다.

04

회로도와 PCB 배치·배선

회로 연결을 정리하고 보드 외형, 커넥터와 주요 부품 위치를 고려해 PCB를 설계합니다.

05

설계 데이터와 시제품 준비

제작에 필요한 데이터를 정리하고 시제품에서 확인할 전원과 입출력 항목을 준비합니다.

06

기존 보드 문제와 변경 범위 검토

발열, 전원, 신호와 연결 문제 등 확인된 증상을 기준으로 수정 범위를 검토합니다.

Technical experience

관련 기술 경험

제품 기능을 회로에 반영할 때 전원, 신호, 통신과 구동 조건을 함께 확인합니다.

전원과 신호 인터페이스

입력 전원, 전압 변환, 디지털·아날로그 신호와 외부 장치 연결 조건을 회로 구성에 반영해 왔습니다.

센서와 통신 회로

센서 입력과 RF·CAN 등 통신 기능에 필요한 인터페이스와 주변 회로를 제품에 적용해 왔습니다.

구동 회로와 보호 조건

릴레이, 솔레노이드와 모터 드라이버 등 부하 구동에 필요한 회로와 확인 항목을 검토해 왔습니다.

Process

개발 진행 절차

실제 범위와 순서는 제품의 현재 단계와 필요한 기능을 확인한 뒤 정합니다.

01

상담

제품의 사용 목적, 필요한 기능, 예상 수량과 현재 준비된 자료를 확인합니다.

02

방향 정리

제품 구조와 주요 기능, 통신·구동 방식, 개발 범위를 정리합니다.

03

설계·개발

전자회로와 PCB, 펌웨어 등 합의한 범위의 설계와 개발을 진행합니다.

04

시제품 제작

테스트 가능한 형태로 제작해 주요 기능과 실제 동작을 확인합니다.

05

검토·보완

확인 결과를 바탕으로 회로, 펌웨어와 제품 구성을 조정합니다.

06

생산·납품

검토가 완료된 사양과 수량, 생산 조건을 확인해 생산과 납품을 진행합니다.

FAQ

PCB·전자회로 설계 FAQ

PCB와 전자회로 설계를 상담할 때 자주 확인하시는 내용을 정리했습니다.

FAQ 전체보기
회로 자료가 없는 보드도 검토할 수 있나요?

실물 보드와 제품의 동작 정보, 문제 증상 등 확인 가능한 자료를 바탕으로 검토를 시작할 수 있습니다. 가능한 범위는 보드 상태와 필요한 분석 수준을 확인한 뒤 정합니다.

기존 PCB 크기나 커넥터 위치를 유지할 수 있나요?

기존 외형과 장착 조건, 부품 크기와 배선 제약을 확인한 뒤 유지 가능한 항목과 변경이 필요한 항목을 구분합니다.

부품 단종으로 회로 변경이 필요한 경우도 상담할 수 있나요?

기존 회로와 부품의 기능, 대체 후보의 데이터시트와 공급 조건을 확인한 뒤 변경 가능 범위를 검토합니다.

PCB 설계 후 시제품 확인은 어떻게 진행하나요?

제작된 보드의 전원과 주요 입출력, 연결 상태를 확인하고 제품 기능과 연계해 보완할 항목을 정리합니다.

Contact

현재 보유한 회로 자료부터 보내주세요

회로도, PCB 데이터, 보드 사진과 수정하려는 내용을 보내주시면 설계 또는 개선 검토 범위를 확인하겠습니다.
